鉚釘槍工作原理圖解

鉚釘槍對於機械相關工作的人員來說並不陌生，但是鉚釘槍的工作原理大家是否都非常了解呢，今天上海徽宇的小編就帶大家來了解一下鉚釘槍的工作原理，對工具充分的了解會在工作中使用得更順暢，對工具的使用壽命更長。

通常鉚接是將鉚釘由板材的一側插入，且必須以頂鐵墊頂，再用鉚釘進行鉚接，但使用鉚釘槍鉚接時，隻需要單側操作即可完成。

鉚釘槍鉚接常用於手或頂鐵無法達到的底側部位的鉚接。

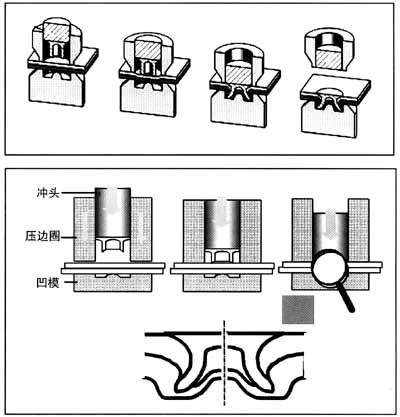

拉鉚釘鉚接的原理

拉鉚釘為一空心鉚釘，中央裝有一隻釘梗，釘梗末端為圓領形，且中央具有刻度，操作時首先鑽鉚釘孔，插入拉斷鉚釘，利用手動或氣動

鉚釘槍的夾頭套住拉鉚釘梗，並施以拉力將鉚釘釘梗咬住，梗頭受壓力，將迫使材質較軟的拉鉚釘頭向外擴張成凸緣形，從而使材料緊密結合，然後再一次加拉力直到釘梗被拉斷為止，即可將板材鉚接。

鉚釘槍鉚接的優點

單方向操作，無噪聲；工件不會破壞；工作輕快、方便、衛生；省力、省時、省事，且準確；強度大；

鉚釘槍拉鉚釘的規格和種類

1、拉鉚釘按材質不同可分為鋁合金拉鉚釘及不鏽鋼拉鉚釘兩種；

2、按拉鉚釘釘頭形狀不同，拉鉚釘可分為圓頭形拉鉚釘與皿頭型拉鉚釘兩種；

鉚釘槍拉鉚釘的選擇

在使用鉚釘槍鉚接工件之前，選擇合適的拉鉚釘是很重要的。拉鉚釘的選擇通常遵循以下原則：

1、按工件材料選用同材質拉鉚釘；

2、一般材料的接合選用鋁合金圓頭拉丁；

3、工件表麵要求平滑時選用皿頭拉鉚釘；

4、在含有酸等腐蝕性物質的場所，選用不鏽鋼拉鉚釘；

5、拉鉚釘的直徑、長度與板厚依次選用合適的拉鉚釘；

6、材料的孔徑大於拉鉚釘的直徑約為0.1mm；

鉚釘槍的構造

手動鉚釘槍可分為普通型與強力型兩種。鉚釘槍規格依其長度而定。鉚釘槍配有多個槍嘴，上麵標有不同的口徑，可按實際需要裝卸交替使用。

鉚釘槍內具有拉鉚釘鋼爪片，能緊緊地抓住拉鉚釘釘梗，壓迫拉鉚釘釘頭，使材料密合。

目前，氣動鉚釘槍的使用也較為普遍，使用氣動鉚釘槍可節省大量時間及人力。其動作原理是，將壓縮空氣由連管經過活門到達活塞，使活塞在槍身內做往複運動從而使鉚釘成形；一般使用的空氣壓力約為0.1-0.7m3/min，配有多個槍嘴，上麵有不同孔徑，可按實際需要裝卸交替使用。
