PEM係列S™/SS™/CLS™/CLSS™/SP™ 壓鉚螺母(公製)

作者：yrh 來源：上海徽宇電子日期：2017-12-29 14:36:15

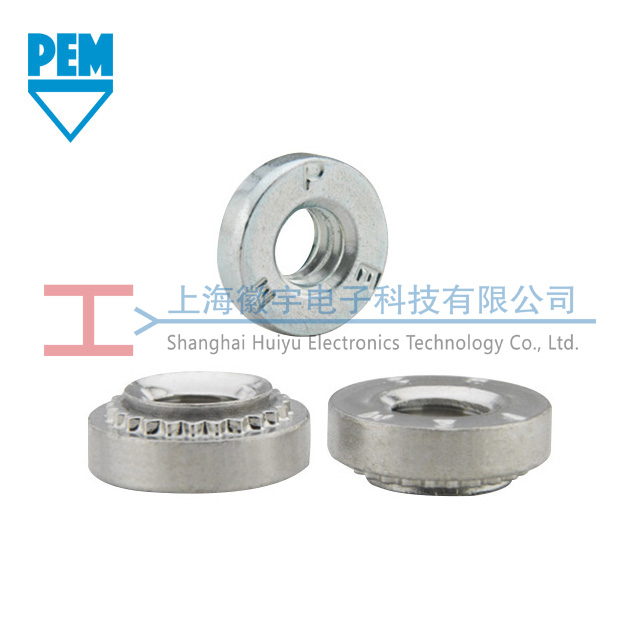

PEM係列S™/SS™/CLS™/CLSS™/SP™ 壓鉚螺母英寸尺寸

不同類別壓鉚螺母適用於不同板材：

1.S/SS 螺母適用於HRB 80 / HB 150 鋼或鋁板。

2. CLS/CLSS 螺母適用於HRB 70 / HB 125 鋼或鋁板。

3.SP 螺母適用於 HRB 90 / HB 192 不鏽鋼板。

4.CLA 螺母適用於 HRB 50 / HB 82 鋼或鋁板。

鉚螺母尺寸規格表：

S™/SS™/CLS™/CLSS™/SP™ 螺母 (所有尺寸都是英寸)
螺紋尺寸	類型			螺紋代碼	底部代碼	A 底部最大	推薦最小板厚	薄板孔徑 +.003 –.000	C(最大) Max.	E ±.010	T ±.010	孔到中心邊緣最小距離
	緊固件材質
	碳鋼	不鏽鋼	硬化不鏽鋼

.086-56 (#2- 56)	S	CLS	SP	256	0	.030	.030	.166	.165	.250	.070	.19
					1	.038	.040
					2	.054	.056
.099-48 (#3- 48)	S	CLS	—	348	0	.030	.030	.166	.165	.250	.070	.19
					1	.038	.040
					2	.054	.056
.112-40 (#4- 40)	S	CLS	SP	440	0	.030	.030	.166	.165	.250	.070	.19
					1	.038	.040
					2	.054	.056
					3(2)	.087	.090
.138-32 (#6-32)	S	CLS	SP	632	0	.030	.030	.1875	.187	.280	.070	.22
					1	.038	.040
					2	.054	.056
					3(2)	.087	.090
.164-32 (#8-32)	S	CLS	SP	832	0	.030	.030	.213	.212	.310	.090	.27
					1	.038	.04
					2	.054	.056
					3(2)	.087	.09
.190-24 (#10-24)	SS	CLSS	SP	024	0	.030	.030	.250	.249	.340	.090	.28
					1	.038	.040
					2	.054	.056
					3(2)	.087	.090
.190-32 (#10-32)	SS	CLSS	SP	032	0	.030	.030	.250	.249	.340	.090	.28
					1	.038	.040
					2	.054	.056
					3(2)	.087	.090
.216-24 (#12 -24)	S	CLS	—	1224	1	.038	.040	.277	.276	.370	.130	.31
					2	.054	.056
					3	.087	.090
.250-20 (1/4-20)	S (3)	CLS	SP	0420	0	.045	.047	.344	.343	.440	.170	.34
					1	.054	.056
					2	.087	.090
					3(2)	.120	.125
.250-28 (1/4-28)	S	CLS	—	0428	1	.054	.056	.344	.343	.440	.170	.34
					2	.087	.090
					3	.12	.125
.313-18 (5/16-18)	S (3)	CLS	SP	0518	1	.054	.056	.413	.412	.500	.230	.38
					2	.087	.090
					3(2)	.120	.125
.313-24 (5/16-24)	S	CLS	SP	0524	1	.054	.056	.413	.412	.500	.230	.38
					2	.087	.090
					3(2)	.120	.125
.375-16 (3/8-16)	S	CLS	SP	0616	1	.087	.090	.500	.499	.560	.270	.44
					2	.120	.125
					3(2)	.235	.250
.375-24 (3/8-24)	S	CLS	SP	0624	1	.087	.09	.500	.499	.560	.270	.44
					2	.120	.125
					3(2)	.235	.250
4.38-20 (7/16-20)	S	—	—	0720	1	.087	.092	.562	.561	.687	.311	.562


.500-13 (1/2-13)	S	CLS	—	0813	1	.120	.125	.656	.655	.810	.360	.63
					2	.235	.250
.500-20 (1/2-20)	S	CLS	—	0820	1	.120	.125
					2	.235	.250
